Punktmoln & laserskanning med drönare

Punktmoln och laserdata för bygg, mark och projektering

Laserskanning med drönare är en effektiv metod för att samla in detaljerad 3D-data över mark, vegetation, byggområden, infrastruktur och andra miljöer där ett vanligt foto inte räcker som tekniskt underlag. Med hjälp av LiDAR kan drönaren mäta avstånd med laser och skapa ett punktmoln som beskriver områdets form, höjdskillnader och strukturer i tre dimensioner.

Resultatet blir ett digitalt underlag som kan användas för analys, projektering, dokumentation, terrängmodellering, volymberäkning och fortsatt bearbetning i olika tekniska program. Laserskanning med drönare är särskilt användbart när området har vegetation, nivåskillnader eller svåråtkomliga ytor där traditionell inmätning kan vara tidskrävande.

Vi utför laserskanning med drönare i hela Sverige och kan hjälpa företag, entreprenörer, projektledare, markägare och konsulter i exempelvis Stockholm, Göteborg, Malmö, Uppsala, Västerås, Örebro, Linköping, Norrköping, Jönköping, Gävle och andra regioner efter projektets behov.

Vad är laserskanning med drönare?

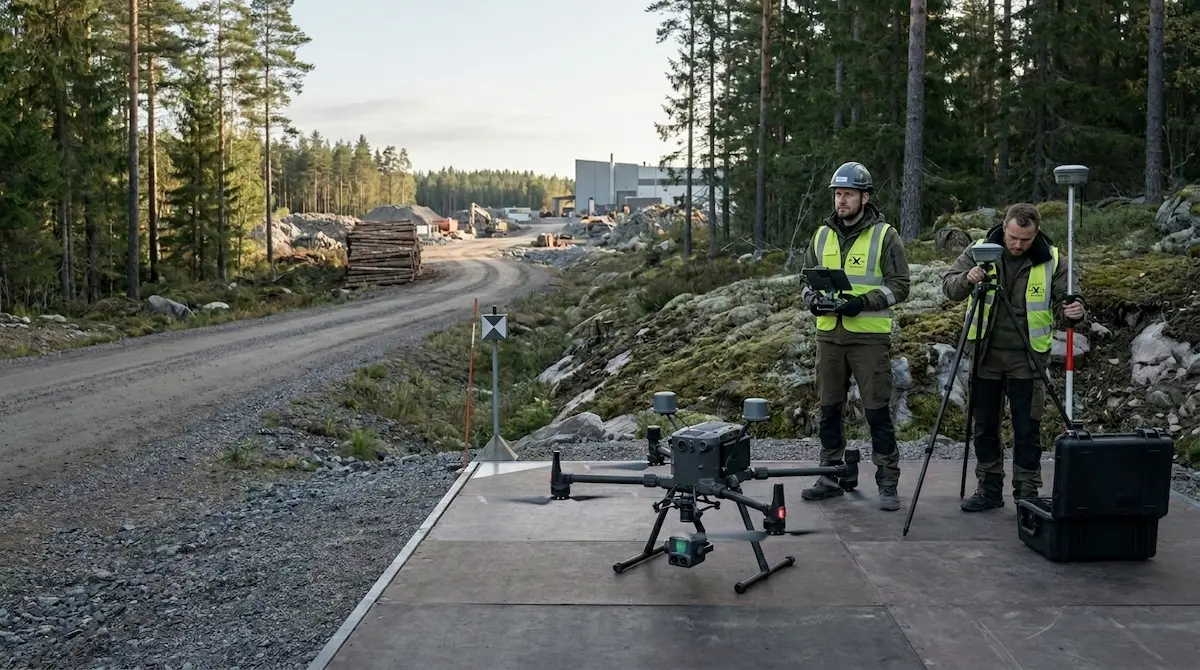

Laserskanning med drönare innebär att en drönare utrustad med LiDAR-sensor flyger över ett område och samlar in laserdata från luften. Sensorn skickar ut laserpulser och mäter hur lång tid det tar för signalerna att reflekteras tillbaka. På så sätt kan systemet skapa ett mycket stort antal mätpunkter som tillsammans bildar ett punktmoln.

Ett punktmoln kan beskriva marknivåer, vegetation, byggnader, slänter, vägar, upplag, diken, ledningsgator och andra objekt i området. Till skillnad från en vanlig flygbild är laserdata inte beroende av samma visuella detaljer i bilden. Det gör LiDAR särskilt användbart i miljöer där vegetation, skuggor eller ytor med låg textur kan göra fotogrammetri mer begränsad.

Laserskanning med drönare används ofta som en del av professionell inmätning, kartering och teknisk dokumentation när kunden behöver mer än en översiktsbild.

Punktmoln som tekniskt underlag

Ett punktmoln är ett digitalt 3D-underlag som består av ett stort antal punkter med position och höjd. Varje punkt representerar en mätning i rummet. Tillsammans skapar punkterna en detaljerad bild av området och kan användas för att analysera höjd, form, ytor och volymer.

Punktmoln från laserskanning med drönare kan användas som underlag för flera typer av projekt. Det kan handla om att ta fram terrängmodeller, kontrollera marknivåer, analysera vegetation, dokumentera ett område före byggstart eller skapa underlag för projektering.

I många projekt är punktmolnet inte slutprodukten i sig, utan grunden för vidare arbete. Från laserdata kan man till exempel ta fram höjdmodeller, profiler, sektioner, volymberäkningar eller visualiseringar som hjälper kunden att fatta bättre beslut.

När passar LiDAR bättre än fotogrammetri?

Fotogrammetri och LiDAR är två olika metoder som kan komplettera varandra. Fotogrammetri bygger på överlappande bilder och är mycket användbart för ortofoto, 3D-modeller och visuella underlag. LiDAR bygger på laserdata och är ofta bättre när fokus ligger på höjddata, terräng, vegetation och mätpunkter.

Laserskanning med drönare passar särskilt bra när området har:

vegetation eller skog
stora höjdskillnader
svåråtkomlig terräng
behov av terrängmodell eller höjddata
krav på punktmoln i LAS eller LAZ
behov av tekniskt underlag för projektering
upplag, massor eller ytor som ska analyseras
områden där vanliga flygbilder inte ger tillräckligt bra resultat

För många uppdrag kan LiDAR kombineras med RGB-bilder, ortofoto eller annan dokumentation. På så sätt får kunden både teknisk laserdata och visuellt material från samma projekt.

Användningsområden inom bygg, mark och infrastruktur

Laserskanning med drönare kan användas inom många olika typer av uppdrag. Inom bygg och mark kan laserdata användas för att dokumentera befintliga förhållanden, skapa underlag inför projektering eller följa upp förändringar över tid.

För infrastrukturprojekt kan punktmoln hjälpa till att beskriva vägar, slänter, diken, ledningsgator, arbetsområden och omkringliggande terräng. Vid skogs- och naturprojekt kan LiDAR vara användbart eftersom laserpulser i vissa fall kan ge information om marknivåer även där det finns vegetation.

Vanliga användningsområden är:

terrängmodellering
punktmoln för projektering
dokumentation av markområden
analys av vegetation och terräng
volymberäkning av massor och upplag
höjddata för bygg- och anläggningsprojekt
kontroll av slänter, ytor och nivåskillnader
underlag för CAD, GIS och vidare teknisk bearbetning

Leverans: LAS, LAZ, DTM, DSM och höjddata

Leveransen anpassas efter projektets syfte och kundens arbetsflöde. För vissa projekt behövs ett råare punktmoln för vidare bearbetning. För andra projekt behövs mer färdiga produkter som terrängmodell, höjdmodell eller rapportunderlag.

Exempel på leveranser från laserskanning med drönare:

punktmoln i LAS-format
punktmoln i LAZ-format
klassificerat punktmoln vid behov
terrängmodell, DTM
ytmodell, DSM
höjddata
sektioner eller profiler
underlag för volymberäkning
högupplösta bilder som komplement
digital leverans via länk

Vi kan även anpassa leveransen efter om materialet ska användas i GIS, CAD, projekteringsprogram eller annan teknisk programvara.

Noggrannhet, RTK och koordinatsystem

Noggrannheten vid laserskanning med drönare påverkas av flera faktorer, bland annat flyghöjd, flyghastighet, GNSS/RTK-lösning, sensor, terräng, vegetation och hur materialet efterbearbetas. För professionella uppdrag är det viktigt att planera flygningen utifrån vad materialet ska användas till.

Vid behov kan arbetet utföras med RTK, kontrollpunkter och anpassning till relevanta koordinat- och höjdsystem. I Sverige används ofta SWEREF 99 och RH 2000 i tekniska sammanhang. Därför är det viktigt att redan från början veta vilket system kunden behöver materialet i.

Vi hjälper dig att välja en rimlig nivå av noggrannhet utifrån projektets krav. Alla uppdrag behöver inte samma mätstandard, men när materialet ska användas för projektering, bygg, volymberäkning eller teknisk analys krävs ett mer kontrollerat arbetsflöde.

Laserskanning med drönare i hela Sverige

Vi erbjuder laserskanning med drönare i hela Sverige. Uppdrag kan utföras i större städer som Stockholm, Göteborg, Malmö, Uppsala och Västerås, men även i mindre orter, skogsområden, infrastrukturprojekt, industriområden och exploateringsområden där behovet finns.

Eftersom varje plats har olika förutsättningar planeras varje uppdrag individuellt. Vi tittar på område, terräng, luftrum, säkerhet, önskad leverans, tillgänglighet och eventuella krav på tillstånd eller särskild planering.

Oavsett om du behöver laserskanning med drönare för ett markprojekt i Göteborg, ett byggprojekt i Stockholm, ett skogsområde i Uppsala eller ett infrastrukturprojekt i en annan del av Sverige kan vi ta fram ett upplägg som passar uppdraget.

Regler, spridningstillstånd och hantering av material

Vid insamling av flygburen laserdata, bilder eller annat geografiskt material från drönare måste uppdraget planeras enligt gällande regler. Om materialet ska delas, publiceras eller säljas kan det krävas spridningstillstånd.

Det gäller inte bara vanliga flygbilder, utan kan även omfatta laserdata, höjddata och annat geografiskt material som samlas in från luften. Därför är det viktigt att tänka på hantering av material, lagring och leverans redan innan uppdraget genomförs.

Vi arbetar strukturerat med planering, säkerhet och materialhantering för att uppdraget ska kunna genomföras på ett professionellt sätt.

Lantmäteriet har information om spridningstillstånd för flygbilder, videor, laserdata, höjddata och annat geografiskt material som samlas in från luften.

Behöver du laserskanning med drönare?

Kontakta oss om du behöver punktmoln, laserdata, terrängmodell eller höjddata för bygg, mark, infrastruktur, skog, projektering eller teknisk dokumentation.

Vi går igenom området, syftet med materialet, önskad noggrannhet och vilket leveransformat som passar bäst för ditt projekt.

Kontakta oss för offert
